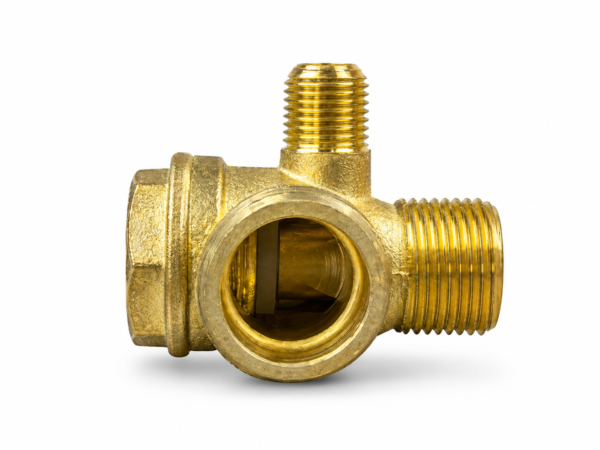

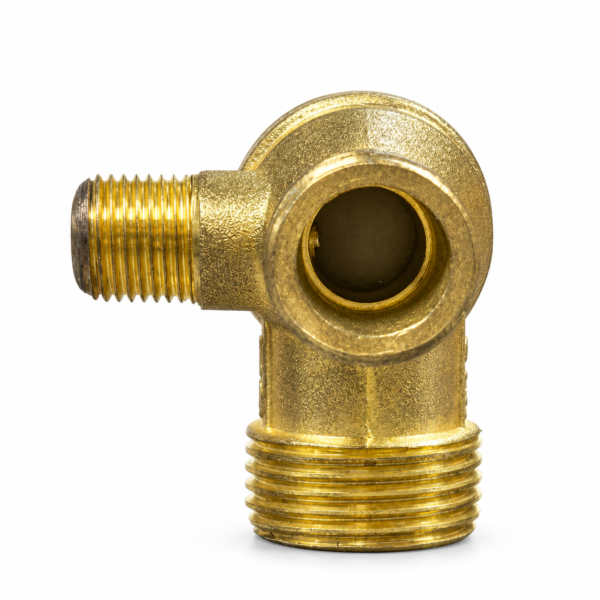

CHEQUE COMPACTO COMPRESOR

La función fundamental del cheque compacto compresor es asegurar que el aire comprimido fluya exclusivamente hacia el depósito de almacenamiento, bloqueando la presión de retorno hacia el cabezal del compresor cuando este detiene su ciclo de trabajo.

Especificaciones Técnicas

• Estructura Robusta: Elaborada en latón o bronce de grado industrial, garantizando máxima tolerancia a elevadas presiones, fatiga térmica y fricción constante.

• Hermeticidad y Control Unidireccional: Mecanismo interno de retención que evita pérdidas de carga en el sistema y protege el grupo motor-cabezal contra contrapresiones.

• Configuración de Múltiples Puertos (Tri-Vía):

  • Salida al Depósito: Empalme de rosca macho principal (habitualmente 1/2″ o 3/4″) para acople directo al tanque neumático.

  • Admisión de Cabezal: Conector de rosca macho intermedia (usualmente 3/8″) para la recepción del flujo proveniente del pistón o unidad de compresión.

  • Toma de Descompresión: Puerto secundario de rosca fina (tipología M10 o 1/8″) destinado a la conexión de la línea del presostato o válvula de alivio.
